Instalación del sistema METFROTH para medición de burbuja y tiempo de ruptura en proceso minero

by

CASO DE ÉXITO

Instalación del sistema METFROTH para medición de burbuja y tiempo de ruptura en proceso minero

Una mina perteneciente a uno de los grupos mineros-metalúrgicos más importantes en México, ubicada en Tehuixtla, Gro., buscaba implementar la instalación del sistema METFROTH para agregarlo al sistema experto de operación de la mina. El sistema metfroth consiste en instalar cámaras en las diferentes celdas de flotación (limpias y primarias de plomo/Cobre y Zinc), así como, la instalación de lámparas las cuales dan condiciones idóneas para la visión de las lentes ópticas.

El Problema

Para mejorar los resultados en el proceso de la mina es necesario el sistema METFROTH, ya que te proporciona el tamaño de la burbuja y el tiempo de ruptura de esta y de esta forma ejecutar diferentes procesos de forma automática (modo experto) en donde se dosifica en mayor o menor medida reactivos al proceso logrando un mejor control de la flotación de metales reduciendo el humano en el proceso de operación.

Instalación del sistema METFROTH para medición de burbuja y tiempo de ruptura en proceso minero

Capacidades

Como empresa integradora de procesos mineros se nos dio la oportunidad de colaborar con la instalación del proyecto, instalando 24 cámaras POE marca AXIS, 24 lámparas POE, 3 gabinetes de control y fibra óptica, así como sus conexiones.

La Solución

Las actividades se realizaron en función al flujo del proceso flotativo para así ir llevando las imágenes banco por banco de flotación al sistema supervisorio y lograr el control usando PID.

Los materiales utilizados para la realización del proyecto que se utilizaron fueron los siguientes:

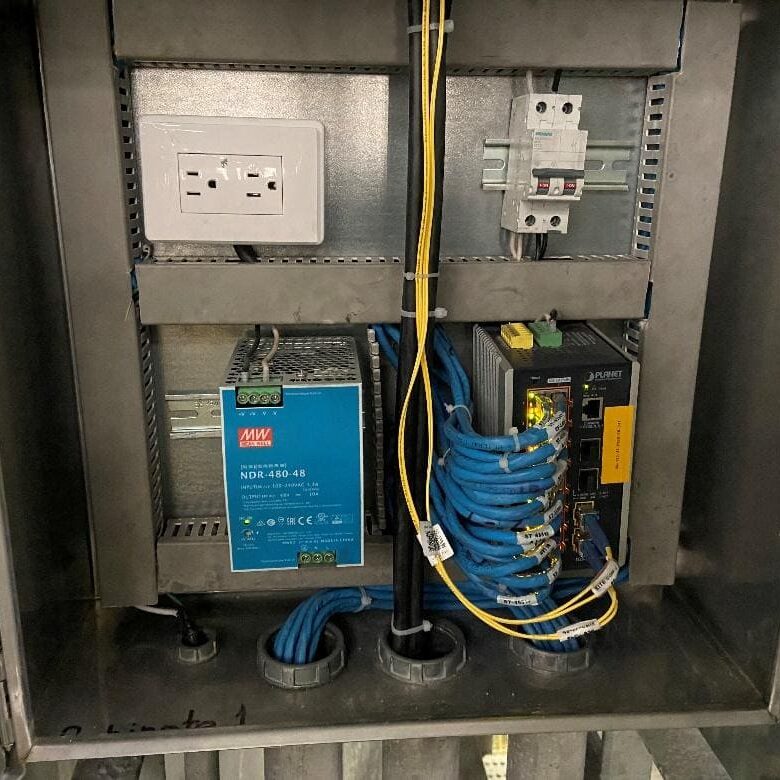

  • Tableros de control: Se Instalaron 3 tableros de control en los sitios definidos por el cliente (área de flotación).
  • Cámaras: Se instalaron las 24 cámaras AXIS y 24 lámparas LED ethernet, correspondiendo la instalación de 1 cámara AXIS y 1 lampara LED ethernet en cada celda de flotación, respetando la ubicación y la colocación asignadas por el cliente y personal de SGS
  • Comunicaciones: Se conectarán las cámaras y lámparas al switch Planet (ubicado 1 en cada gabinete de control de campo) con suministro PoE (Power Over Ethernet) el cual permitirá el suministro de corriente eléctrica necesaria para el funcionamiento de cada dispositivo transportada por los cables de datos en lugar de por los cables de alimentación. La conexión entre los dispositivos al switch se realizará con cable par trenzado ethernet CAT 6A. Se instalará en modo de anillo fibra óptica monomodo 24 hilos 9/125 para comunicar los gabinetes de control de campo con el site de molienda en donde se ubicará el servidor del sistema metfroth, todas las conexiones con la fibra óptica se realizarán con fusiones de pigtails LC y SC, y entre gabinete de parcheo local al switch jumpers de fibra óptica LC-SC Y LC-LC monomodo.
  • Alimentación eléctrica: Se energizarán los tableros de campo y el switch que se ubicará en el site molienda.
Contacta con un asesor/a

El Resultado

Se logro con éxito la meta planeada con la puesta en marcha del proyecto, ya que se finalizo la instalación del sistema METFROTH en las diferentes celdas de flotación, visualizándose las 24 cámaras desde el site de molienda y las 24 lámparas encendidas. Posteriormente se le entrego a personal de SGS para poner en marcha su sistema.
